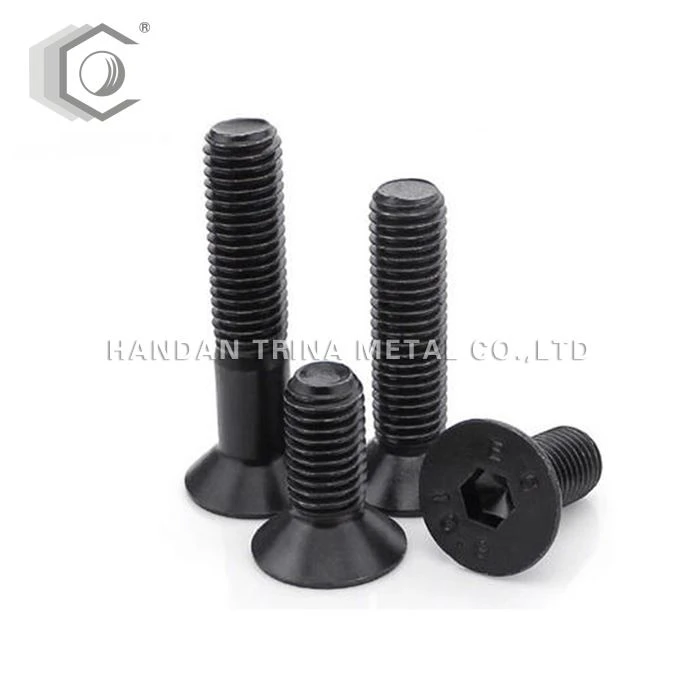

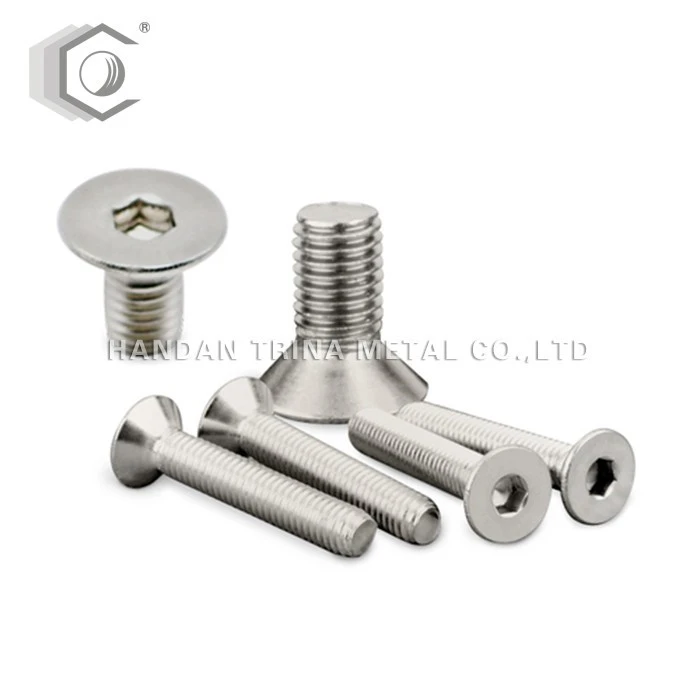

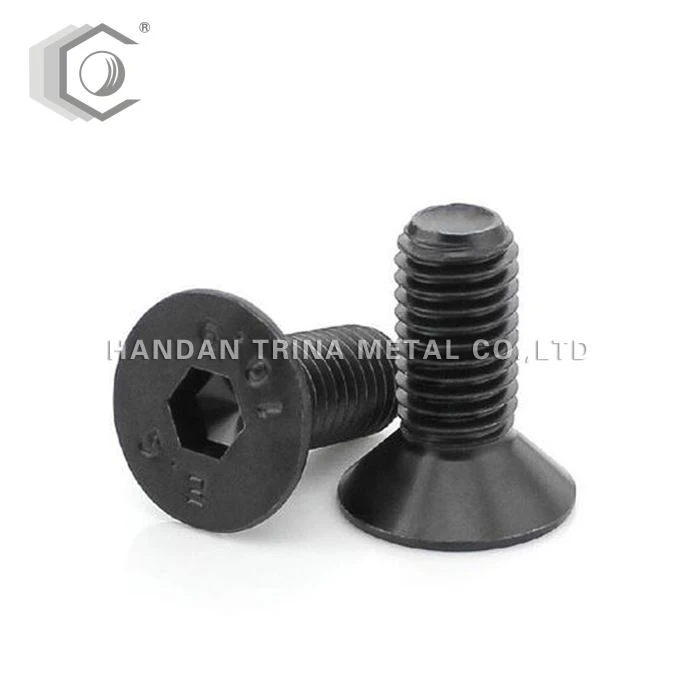

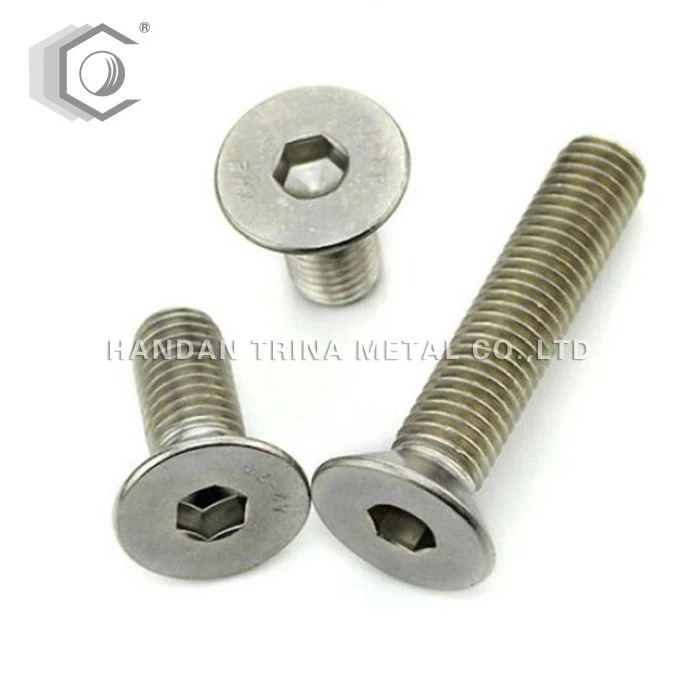

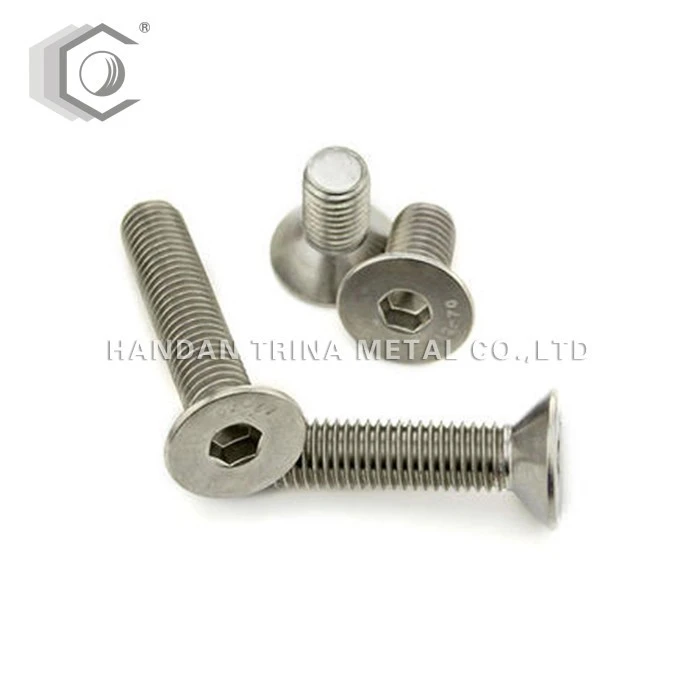

Вътрешно ъглови болтове с потапяне се наричат още винтове с вдлъбнатина и плоски машинни винтове. Те са един вид строителни части. Главата е 90-градусов конус, който е подобен на обикновен винт за дърво. Главата има жлеб за затягане на инструменти, като шрифт, кръст, шестоъгълник, куинкункс, петоъгълник и др.
Размер: M3-M24
Повърхност: Zp / ЧЕРНО
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Ефект:
На повърхността на монтажния отвор на свързващия детайл е обработен 90-градусов конусен кръгъл гнездо, а главата на плоския машинен винт е в кръглото гнездо и е изравнена с повърхността на свързващия детайл. В някои случаи се използват и плоски машинни винтове с плоски машинни винтове с полукръгла глава. Този вид винт е по-красив и се използва на места, където повърхността може да позволи малко изпъкване. Винтовете играят ролята на свързване на два или повече обекта и са незаменима необходимост в ежедневието или индустриалното производство.
Инструкции:
Винтовете с потапяща глава се използват най-вече след монтажа, повърхността на частите не може да се повдига, а закрепените части имат две дебелини, така наречената дебелина, което означава, че дебелината на закрепената част е по-голяма от дебелината на глава на потапящия винт След затягане на винта, все още има част от резбата на винта, която не влиза в отвора с резба. В този случай винтът с потапяне определено може да бъде затегнат. Обикновено има друга ситуация, т.е. дебелината на закрепените части е по-малка от височината на главата на потапящия винт, което е често срещано при ламаринените части в механичното оборудване, като свързването на шарнира на шасито, вратата и кутията; ламарината на оборудването Свързване на капака и оборудването и др. Поради малката дебелина на детайла, винтовият отвор на закрепената ламаринена част е напълно коничен отвор. В този случай, когато винтът с потапяне е затегнат, главата на винта не е конична повърхност за компресиране на ламаринената част, но дъното на главата на винта и горната част на отвора с резба са притиснати. Въпреки че винтът усеща, че винтът е затегнат, ламаринената част е залепена, вместо да бъде натисната. В този случай, въпреки че винтът усеща, че винтът е затегнат, ламарината Златното парче наистина не е затегнато. Това е много често срещана ситуация.
