Размер: φ6-φ36

Клас: 4.8，8.8

Повърхност: ZP / HDG / BLSCK / DACROMET

Спецификации		φ3.2	φ3.7	φ4.3	φ5.3	φ6.4	φ7.4	φ8.4	φ10.5	φ13	φ15	φ17
M	Съответстващ болт	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14	M16
d	Минимум	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15	17
d	Максимална стойност	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27	17.27
dс	Максимална стойност	7	8	9	10	12	14	16	20	24	28	30
dс	Минимум	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48	29.48
h	номинален	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5	3
	Максимална стойност	0.55	0.55	0.9	1.11	1.8	1.8	1.8	2.2	2.7	2.7	3.3
	Минимум	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3	2.7
Тегло / mpcs (кг)		0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62	11.3
Спецификации		φ19	φ21	φ23	φ25	φ27	φ28	φ29	φ31	φ33	φ34	φ36
M	Съответстващ болт	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35
d	Минимум	19	21	23	25	27	28	29	31	33	34	36
d	Максимална стойност	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62
dс	Максимална стойност	34	37	39	44	50	50	50	56	60	60	66
dс	Минимум	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.8	58.8	64.8
h	номинален	3	3	3	4	4	4	4	4	5	5	5
	Максимална стойност	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6
	Минимум	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4
Тегло / mpcs (кг)		14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3

Ефект:

1. Увеличете контактната площ между винта и машината.

2. Елиминирайте повредата на повърхността на машината, когато пружинната подложка разтоварва винта. Когато се използва, това трябва да е пружинна подложка и плоска подложка. Плоската подложка е до повърхността на машината, а пружинната подложка е между плоската подложка и гайката.

Плоските подложки са тънки парчета с различни форми, използвани за намаляване на триенето, предотвратяване на изтичане, изолиране, предотвратяване на разхлабване или разпределяне на налягането. Много материали и конструкции имат такива компоненти, които се използват за изпълнение на различни подобни функции. Ограничена от материала и процеса на резбовите крепежни елементи, носещата повърхност на болтовете и другите крепежни елементи не е голяма. Следователно, за да се намали натискът на натиска на носещата повърхност, за да се защити повърхността на свързаната част, се използват плоски подложки.

Популярни тагове: din125 плоска шайба, Китай, доставчици, фабрика, персонализирани, търговия на едро, отстъпка, котировка, ниска цена, на склад, безплатна проба, Топла вода за вода, усъвършенствана шайба, шайба с малки размери, Бързо въртяща се шайба, шайба с плъзгащ се капак, качествена шайба

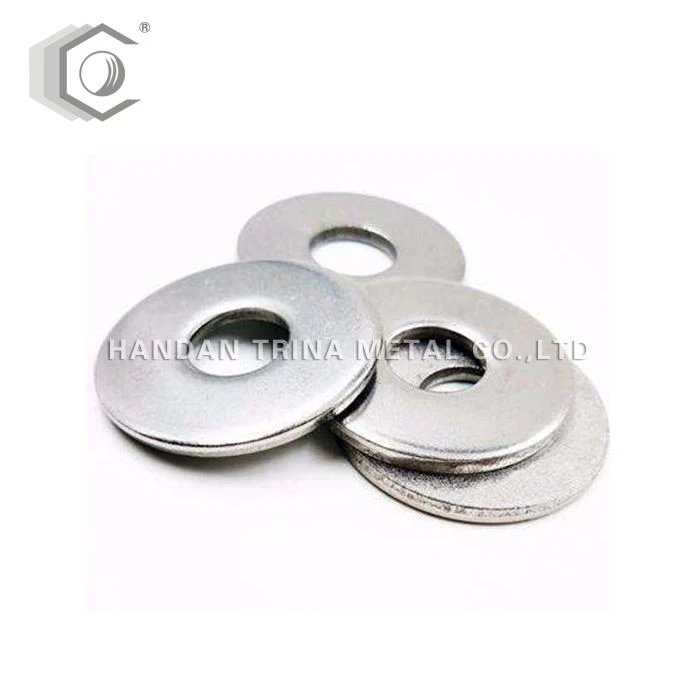

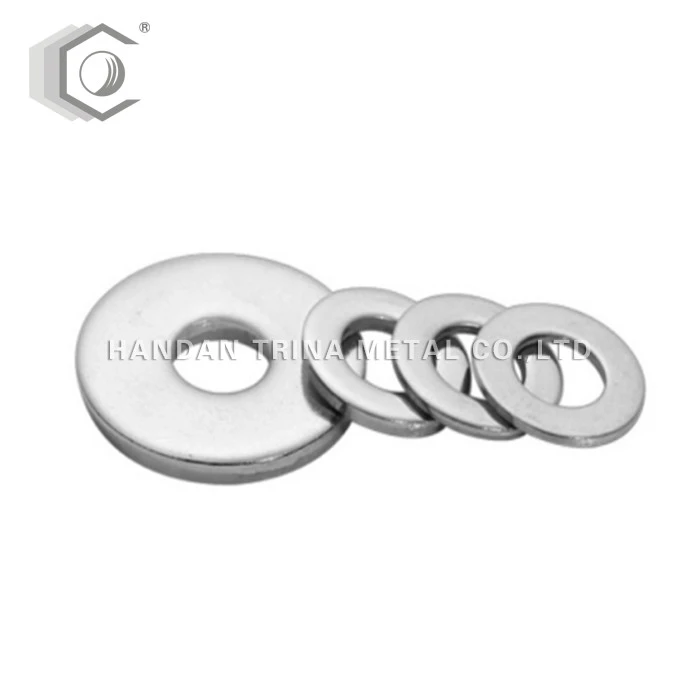

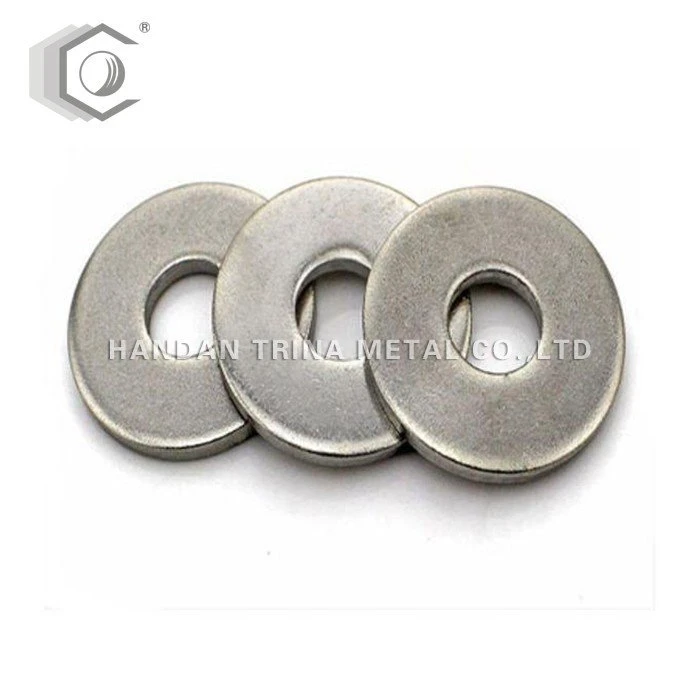

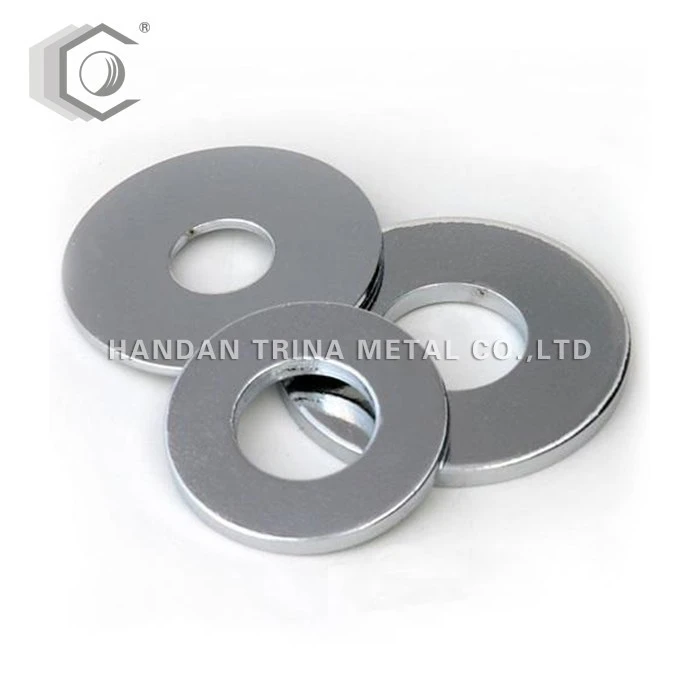

DIN125 плоска шайба
